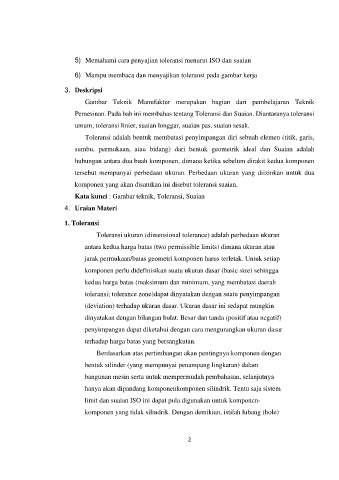

5) Memahami cara penyajian toleransi menurut ISO dan suaian

6) Mampu membaca dan menyajikan toleransi pada gambar kerja

3. Deskripsi

Gambar Teknik Manufaktur merupakan bagian dari pembelajaran Teknik
Pemesinan. Pada bab ini membahas tentang Toleransi dan Suaian. Diantaranya toleransi

umum, toleransi linier, suaian longgar, suaian pas, suaian sesak.
Toleransi adalah bentuk membatasi penyimpangan diri sebuah elemen (titik, garis,

sumbu, permukaan, atau bidang) dari bentuk geometrik ideal dan Suaian adalah
hubungan antara dua buah komponen, dimana ketika sebelum dirakit kedua komponen

tersebut mempunyai perbedaan ukuran. Perbedaan ukuran yang diizinkan untuk dua

komponen yang akan disatukan ini disebut toleransi suaian.
Kata kunci : Gambar teknik, Toleransi, Suaian

4. Uraian Materi

1. Toleransi

Toleransi ukuran (dimensional tolerance) adalah perbedaan ukuran
antara kedua harga batas (two permissible limits) dimana ukuran atau

jarak permukaan/batas geometri komponen harus terletak. Untuk setiap
komponen perlu didefinisikan suatu ukuran dasar (basic size) sehingga

kedua harga batas (maksimum dan minimum, yang membatasi daerah

toleransi; tolerance zone)dapat dinyatakan dengan suatu penyimpangan
(deviation) terhadap ukuran dasar. Ukuran dasar ini sedapat mungkin

dinyatakan dengan bilangan bulat. Besar dan tanda (positif atau negatif)
penyimpangan dapat diketahui dengan cara mengurangkan ukuran dasar

terhadap harga batas yang bersangkutan.
Berdasarkan atas pertimbangan akan pentingnya komponen dengan

bentuk silinder (yang mempunyai penampang lingkaran) dalam

bangunan mesin serta untuk mempermudah pembahasan, selanjutnya
hanya akan dipandang komponenkomponen silindrik. Tentu saja sistem

limit dan suaian ISO ini dapat pula digunakan untuk komponen-

komponen yang tidak silindrik. Dengan demikian, istilah lubang (hole)
