Page 17 - דוח המבקר 2024 (2025)

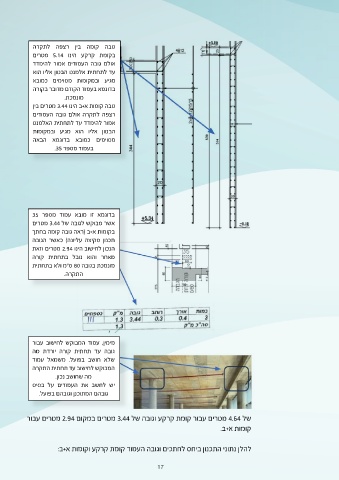

‫גובה קומה בין רצפה לתקרה‬
‫בקומת קרקע הינו ‪ 5.14‬מטרים‬
‫אולם גובה העמודים אמור להימדד‬
‫עד לתחתית אלמנט הבטון אליו הוא‬
‫מגיע ובמקומות מסוימים כמובא‬
‫בדוגמא בעמוד הקודם מדובר בקורה‬

‫מונמכת‪.‬‬
‫גובה קומות א‪+‬ב הינו ‪ 3.44‬מטרים בין‬
‫רצפה לתקרה אולם גובה העמודים‬
‫אמור להימדד עד לתחתית האלמנט‬
‫הבטון אליו הוא מגיע ובמקומות‬
‫מסוימים כמובא בדוגמא הבאה‬

‫בעמוד מספר ‪.35‬‬

‫בדוגמא זו מובא עמוד מספר ‪35‬‬
‫אשר מבוקש לגובה של ‪ 3.44‬מטרים‬
‫בקומות א‪+‬ב (ראה גובה קומה בחתך‬
‫תכנון סקיצה עליונה) כאשר הגובה‬
‫הנכון לחישוב הינו ‪ 2.94‬מטרים וזאת‬
‫מאחר והוא גובל בתחתית קורה‬
‫מונמכת בגובה ‪ 80‬ס"מ ולא בתחתית‬

‫התקרה‪.‬‬

‫מימין‪ ,‬עמוד המבוקש לחישוב עבור‬
‫גובה עד תחתית קורה יורדת מה‬
‫שלא חושב בפועל‪ .‬משמאל עמוד‬
‫המבוקש לחישוב עד תחתית התקרה‬

‫מה שחושב נכון‪.‬‬
‫יש לחשב את העמודים על בסיס‬

‫גובהם המתוכנן וגובהם בפועל‪.‬‬

‫של ‪ 4.64‬מטרים עבור קומת קרקע וגובה של ‪ 3.44‬מטרים במקום ‪ 2.94‬מטרים עבור‬
‫קומות א‪+‬ב‪.‬‬

‫להלן נתוני התכנון ביחס לחתכים וגובה העמוד קומת קרקע וקומות א‪+‬ב‪:‬‬

‫‪17‬‬
