24
3. Bagian Osiloskop
a. Analog

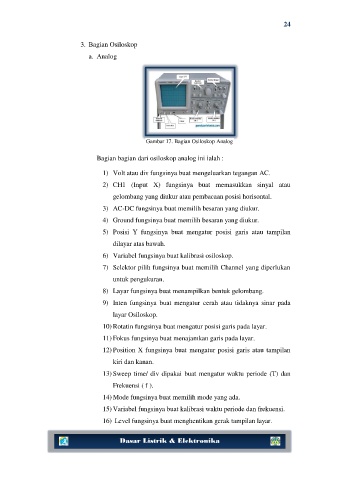

Gambar 17. Bagian Osiloskop Analog
Bagian bagian dari osiloskop analog ini ialah :
1) Volt atau div fungsinya buat mengeluarkan tegangan AC.
2) CH1 (Input X) fungsinya buat memasukkan sinyal atau
gelombang yang diukur atau pembacaan posisi horisontal.
3) AC-DC fungsinya buat memilih besaran yang diukur.
4) Ground fungsinya buat memilih besaran yang diukur.
5) Posisi Y fungsinya buat mengatur posisi garis atau tampilan
dilayar atas bawah.
6) Variabel fungsinya buat kalibrasi osiloskop.
7) Selektor pilih fungsinya buat memilih Channel yang diperlukan
untuk pengukuran.
8) Layar fungsinya buat menampilkan bentuk gelombang.
9) Inten fungsinya buat mengatur cerah atau tidaknya sinar pada
layar Osiloskop.
10) Rotatin fungsinya buat mengatur posisi garis pada layar.
11) Fokus fungsinya buat menajamkan garis pada layar.
12) Position X fungsinya buat mengatur posisi garis atau tampilan
kiri dan kanan.
13) Sweep time/ div dipakai buat mengatur waktu periode (T) dan
Frekuensi ( f ).
14) Mode fungsinya buat memilih mode yang ada.
15) Variabel fungsinya buat kalibrasi waktu periode dan frekuensi.
16) Level fungsinya buat menghentikan gerak tampilan layar.
