34

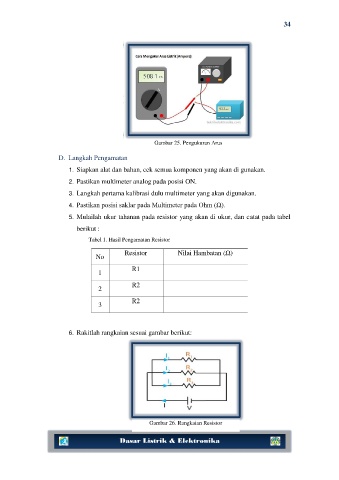

                                                       Gambar 25. Pengukuran Arus

                      D.  Langkah Pengamatan
                         1.  Siapkan alat dan bahan, cek semua komponen yang akan di gunakan.

                         2.  Pastikan multimeter analog pada posisi ON.

                         3.  Langkah pertama kalibrasi dulu multimeter yang akan digunakan.
                         4.  Pastikan posisi saklar pada Multimeter pada Ohm (Ω).

                         5.  Mulailah ukur tahanan pada resistor yang akan di ukur, dan catat pada tabel
                            berikut :

                                Tabel 1. Hasil Pengamatan Resistor

                                             Resistor          Nilai Hambatan (Ω)
                                   No
                                               R1
                                    1

                                               R2
                                    2
                                               R2
                                    3



                         6.  Rakitlah rangkaian sesuai gambar berikut:









                                                     Gambar 26. Rangkaian Resistor
