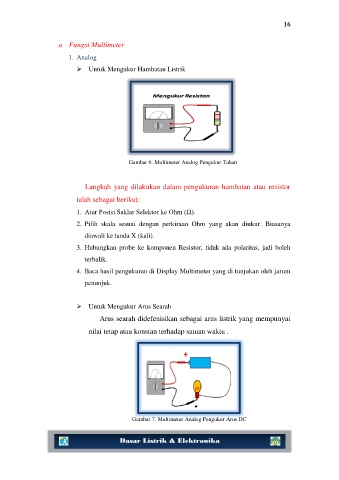

16

a Fungsi Multimeter

1. Analog
 Untuk Mengukur Hambatan Listrik

Gambar 6. Multimeter Analog Pengukur Tahan

Langkah yang dilakukan dalam pengukuran hambatan atau resistor

ialah sebagai berikut:

1. Atur Posisi Saklar Selektor ke Ohm (Ω).
2. Pilih skala sesuai dengan perkiraan Ohm yang akan diukur. Biasanya

diawali ke tanda X (kali).
3. Hubungkan probe ke komponen Resistor, tidak ada polaritas, jadi boleh

terbalik.

4. Baca hasil pengukuran di Display Multimeter yang di tunjukan oleh jarum
penunjuk.

 Untuk Mengukur Arus Searah

Arus searah didefenisikan sebagai arus listrik yang mempunyai

nilai tetap atau konstan terhadap satuan waktu .

Gambar 7. Multimeter Analog Pengukur Arus DC
