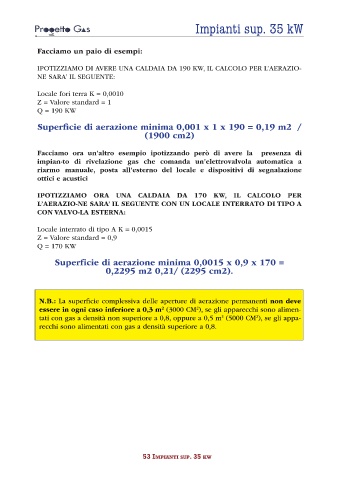

Page 53 - QUESITI TECNICI_2025 -

Impianti sup. 35 kW Impianti sup. 35 kW

Facciamo un paio di esempi:

IPOTIZZIAMO DI AVERE UNA CALDAIA DA 190 KW, IL CALCOLO PER L’AERAZIO-
NE SARA’ IL SEGUENTE:

Locale fori terra K = 0,0010
Z = Valore standard = 1
Q = 190 KW

Superficie di aerazione minima 0,001 x 1 x 190 = 0,19 m2 /
(1900 cm2)

Facciamo ora un’altro esempio ipotizzando però di avere la presenza di
impian-to di rivelazione gas che comanda un’elettrovalvola automatica a
riarmo manuale, posta all’esterno del locale e dispositivi di segnalazione
ottici e acustici

IPOTIZZIAMO ORA UNA CALDAIA DA 170 KW, IL CALCOLO PER
L’AERAZIO-NE SARA’ IL SEGUENTE CON UN LOCALE INTERRATO DI TIPO A
CON VALVO-LA ESTERNA:

Locale interrato di tipo A K = 0,0015
Z = Valore standard = 0,9
Q = 170 KW

Superficie di aerazione minima 0,0015 x 0,9 x 170 =
0,2295 m2 0,21/ (2295 cm2).

N.B.: La superficie complessiva delle aperture di aerazione permanenti non deve
2
2
essere in ogni caso inferiore a 0,3 m (3000 CM ), se gli apparecchi sono alimen-
2
tati con gas a densità non superiore a 0,8, oppure a 0,5 m (5000 CM ), se gli appa-
2
recchi sono alimentati con gas a densità superiore a 0,8.

53 ImPIantI suP. 35 kw
