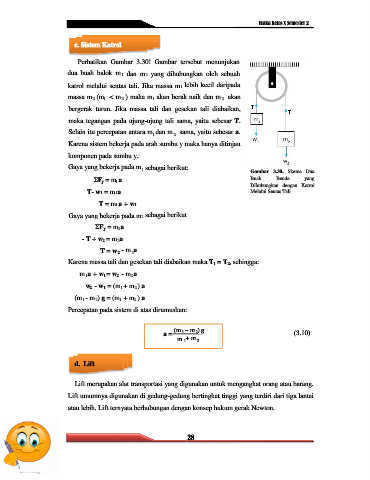

Page 31 - BAHAN AJAR HUKUM NEWTON GERAK

Fisika Kelas X Semester 2

c. Sistem Katrol

Perhatikan Gambar 3.30! Gambar tersebut menunjukan
dua buah balok m 1 dan m 2 yang dihubungkan oleh sebuah

katrol melalui seutas tali. Jika massa m 1 lebih kecil daripada
massa m 2 (m 1 < m 2 ) maka m 1 akan berak naik dan m 2 akan

bergerak turun. Jika massa tali dan gesekan tali diabaikan,

maka tegangan pada ujung-ujung tali sama, yaitu sebesar T.
Selain itu percepatan antara m 1 dan m 2 sama, yaitu sebesar a.

Karena sistem bekerja pada arah sumbu y maka hanya ditinjau
komponen pada sumbu y.

Gaya yang bekerja pada m 1 sebagai berikut:
Gambar 3.30. Skema Dua
ΣF y = m 1a Buah Benda yang
Dihubungkan dengan Katrol
T- w 1 = m 1a Melalui Seutas Tali

T = m 1a + w 1
Gaya yang bekerja pada m 2 sebagai berikut

ΣF y = m 2a

- T + w 2 = m 2a
T = w 2 - m 2a

Karena massa tali dan gesekan tali diabaikan maka T 1 = T 2, sehingga:
m 1a + w 1= w 2 - m 2a

w 2 - w 1 = (m 1 + m 2 ) a
(m 1 - m 2) g = (m 1 + m 2 ) a

Percepatan pada sistem di atas dirumuskan:

a = ( − ) (3.10)

1
2
+
1
2

d. Lift

Lift merupakan alat transportasi yang digunakan untuk mengangkat orang atau barang.
Lift umumnya digunakan di gedung-gedung bertingkat tinggi yang terdiri dari tiga lantai
atau lebih. Lift ternyata berhubungan dengan konsep hukum gerak Newton.

28
