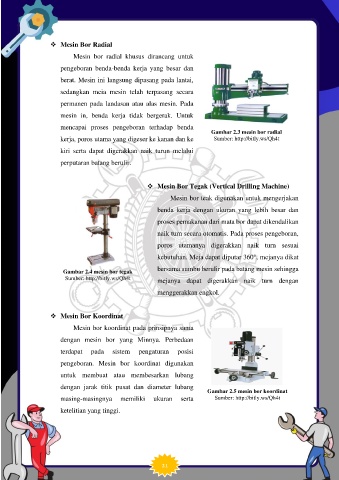

❖ Mesin Bor Radial
Mesin bor radial khusus dirancang untuk
pengeboran benda-benda kerja yang besar dan
berat. Mesin ini langsung dipasang pada lantai,
sedangkan meia mesin telah terpasang secara
permanen pada landasan atau alas mesin. Pada
mesin in, benda kerja tidak bergerak. Untuk
mencapai proses pengeboran terhadap benda
Gambar 2.3 mesin bor radial
kerja, poros utama yang digeser ke kanan dan ke Sumber: http://bitly.ws/Qh4t
kiri serta dapat digerakkan naik turun melalui
perputaran batang berulir.
❖ Mesin Bor Tegak (Vertical Drilling Machine)
Mesin bor teak digunakan untuk mengerjakan
benda kerja dengan ukuran yang lebih besar dan
proses pemakanan dari mata bor dapat dikendalikan
naik turn secara otomatis. Pada proses pengeboran,
poros utamanya digerakkan naik turn sesuai
kebutuhan. Meja dapat diputar 360°, mejanya dikat
bersama sumbu berulir pada batang mesin sehingga
Gambar 2.4 mesin bor tegak
Sumber: http://bitly.ws/Qh4t mejanya dapat digerakkan naik turn dengan
menggerakkan engkol.
❖ Mesin Bor Koordinat
Mesin bor koordinat pada prinsipnya sama
dengan mesin bor yang Minnya. Perbedaan
terdapat pada sistem pengaturan posisi
pengeboran. Mesin bor koordinat digunakan
untuk membuat atau membesarkan lubang
dengan jarak titik pusat dan diameter lubang
Gambar 2.5 mesin bor koordinat
masing-masingnya memiliki ukuran serta Sumber: http://bitly.ws/Qh4t
ketelitian yang tinggi.
