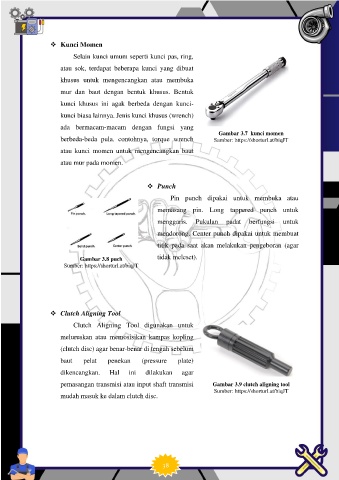

Page 47 - E-Modul Pekerjaan Dasar Otomotif
P. 47
❖ Kunci Momen
Selain kunci umum seperti kunci pas, ring,
atau sok, terdapat beberapa kunci yang dibuat
khusus untuk mengencangkan atau membuka
mur dan baut dengan bentuk khusus. Bentuk
kunci khusus ini agak berbeda dengan kunci-
kunci biasa lainnya. Jenis kunci khusus (wrench)
ada bermacam-macam dengan fungsi yang
Gambar 3.7 kunci momen
berbeda-beda pula. contohnya, torque wrench Sumber: https://shorturl.at/biqJT
atau kunci momen untuk mengencangkan baut
atau mur pada momen.
❖ Punch
Pin punch dipakai untuk membuka atau
memasang pin. Long tappered punch untuk
menggaris. Pukulan padat berfungsi untuk
mendorong. Center punch dipakai untuk membuat
titik pada saat akan melakukan pengeboran (agar
Gambar 3.8 puch tidak meleset).
Sumber: https://shorturl.at/biqJT
❖ Clutch Aligning Tool
Clutch Aligning Tool digunakan untuk
meluruskan atau memosisikan kampas kopling
(clutch disc) agar benar-benar di tengah sebelum
baut pelat penekan (pressure plate)
dikencangkan. Hal ini dilakukan agar
pemasangan transmisi atau input shaft transmisi Gambar 3.9 clutch aligning tool
Sumber: https://shorturl.at/biqJT
mudah masuk ke dalam clutch disc.
