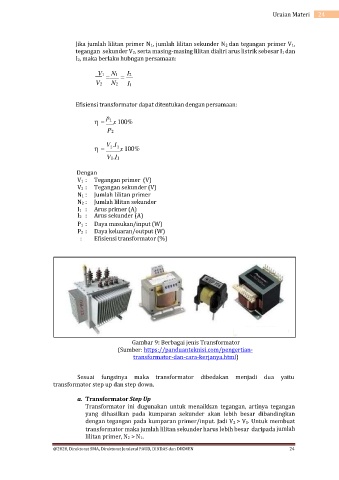

Page 24 - Modul Fisika Kelas XII KD 3.7

Uraian Materi 24

Jika jumlah lilitan primer N1, jumlah lilitan sekunder N2 dan tegangan primer V1,
tegangan sekunder V2, serta masing-masing lilitan dialiri arus listrik sebesar I1 dan
I2, maka berlaku hubngan persamaan:

V1 N1 = I2
=
V2 N2 I1

Efisiensi transformator dapat ditentukan dengan persamaan:

p
 = 2 x 100%
P2

V .I
 = 2 2 x 100%
V1.I1

Dengan
V1 : Tegangan primer (V)
V2 : Tegangan sekunder (V)
N1 : Jumlah lilitan primer
N2 : Jumlah lilitan sekunder
I1 : Arus primer (A)
I2 : Arus sekunder (A)
P1 : Daya masukan/input (W)
P2 : Daya keluaran/output (W)
: Efisiensi transformator (%)

Gambar 9: Berbagai jenis Transformator
(Sumber: https://panduanteknisi.com/pengertian-
transformator-dan-cara-kerjanya.html)

Sesuai fungsinya maka transformator dibedakan menjadi dua yaitu
transformator step up dan step down.

a. Transformator Step Up
Transformator ini dugunakan untuk menaikkan tegangan, artinya tegangan
yang dihasilkan pada kumparan sekunder akan lebih besar dibandingkan
dengan tegangan pada kumparan primer/input. Jadi V2 > V1. Untuk membuat
transformator maka jumlah lilitan sekunder harus lebih besar daripada jumlah
lilitan primer, N2 > N1.
