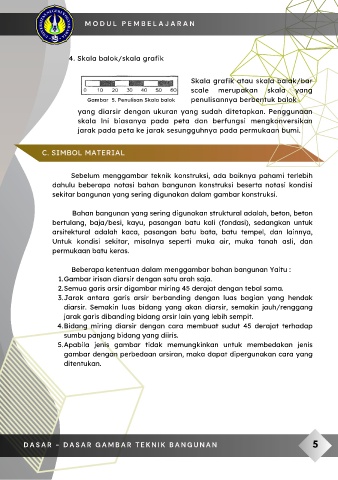

M O D U L P E M B E L A J A R A N

4. Skala balok/skala grafik

Skala grafik atau skala balak/bar
scale merupakan skala yang
Gambar 5. Penulisan Skala balok penulisannya berbentuk balok

yang diarsir dengan ukuran yang sudah ditetapkan. Penggunaan
skala lni biasanya pada peta dan berfungsi mengkonversikan
jarak pada peta ke jarak sesungguhnya pada permukaan bumi.

C. SIMBOL MATERIAL

Sebelum menggambar teknik konstruksi, ada baiknya pahami terlebih
dahulu beberapa notasi bahan bangunan konstruksi beserta notasi kondisi
sekitar bangunan yang sering digunakan dalam gambar konstruksi.

Bahan bangunan yang sering digunakan struktural adalah, beton, beton
bertulang, baja/besi, kayu, pasangan batu kali (fondasi), sedangkan untuk
arsitektural adalah kaca, pasangan batu bata, batu tempel, dan lainnya,
Untuk kondisi sekitar, misalnya seperti muka air, muka tanah asli, dan
permukaan batu keras.

Beberapa ketentuan dalam menggambar bahan bangunan Yaitu :
1. Gambar irisan diarsir dengan satu arah saja.
2. Semua garis arsir digambar miring 45 derajat dengan tebal sama.

3. Jarak antara garis arsir berbanding dengan luas bagian yang hendak
diarsir. Semakin luas bidang yang akan diarsir, semakin jauh/renggang
jarak garis dibanding bidang arsir lain yang lebih sempit.
4. Bidang miring diarsir dengan cara membuat sudut 45 derajat terhadap
sumbu panjang bidang yang diiris.
5. Apabila jenis gambar tidak memungkinkan untuk membedakan jenis
gambar dengan perbedaan arsiran, maka dapat dipergunakan cara yang
ditentukan.
