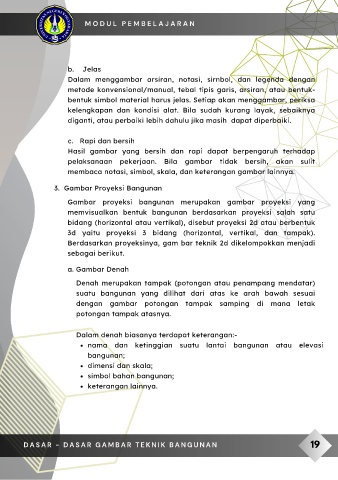

M O D U L P E M B E L A J A R A N

b. Jelas

Dalam menggambar arsiran, notasi, sirnbol, dan legenda dengan
metode konvensional/manual, tebal tipis garis, arsiran, atau bentuk-
bentuk simbol material harus jelas. Setiap akan menggambar, periksa
kelengkapan dan kondisi alat. Bila sudah kurang layak, sebaiknya

diganti, atau perbaiki lebih dahulu jika masih dapat diperbaiki.

c. Rapi dan bersih
Hasil gambar yang bersih dan rapi dapat berpengaruh terhadap

pelaksanaan pekerjaan. Bila gambar tidak bersih, akan sulit
membaca notasi, simbol, skala, dan keterangan gambar lainnya.

3. Gambar Proyeksi Bangunan
Gambar proyeksi bangunan merupakan gambar proyeksi yang

memvisualkan bentuk bangunan berdasarkan proyeksi salah satu
bidang (horizontal atau vertikal), disebut proyeksi 2d atau berbentuk
3d yaitu proyeksi 3 bidang (horizontal, vertikal, dan tampak).

Berdasarkan proyeksinya, gam bar teknik 2d dikelompokkan menjadi
sebagai berikut.

a. Gambar Denah

Denah merupakan tampak (potongan atau penampang mendatar)
suatu bangunan yang dilihat dari atas ke arah bawah sesuai

dengan gambar potongan tampak samping di mana letak
potongan tampak atasnya.

Dalam denah biasanya terdapat keterangan:-
nama dan ketinggian suatu lantai bangunan atau elevasi
bangunan;
dimensi dan skala;

simbol bahan bangunan;
keterangan lainnya.

D A S A R - D A S A R G A M B A R T E K N I K B A N G U N A N 19
