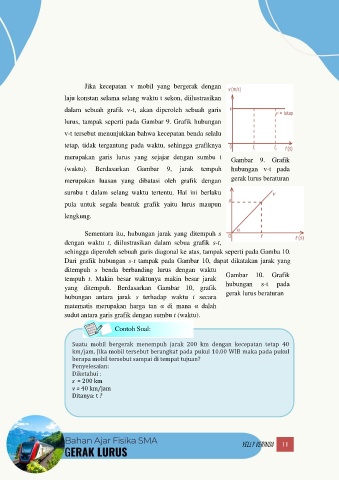

Jika  kecepatan  v  mobil  yang  bergerak  dengan

                        laju konstan selama selang waktu t sekon, diilustrasikan
                        dalam  sebuah  grafik  v-t,  akan  diperoleh  sebuah  garis

                        lurus, tampak seperti pada Gambar 9. Grafik hubungan
                        v-t tersebut menunjukkan bahwa kecepatan benda selalu

                        tetap,  tidak  tergantung  pada  waktu,  sehingga  grafiknya

                        merupakan  garis  lurus  yang  sejajar  dengan  sumbu  t   Gambar  9.  Grafik
                        (waktu).  Berdasarkan  Gambar  9,  jarak  tempuh          hubungan  v-t  pada

                        merupakan  luasan  yang  dibatasi  oleh  grafik  dengan   gerak lurus beraturan
                        sumbu  t  dalam  selang  waktu  tertentu.  Hal  ini  berlaku

                        pula  untuk  segala  bentuk  grafik  yaitu  lurus  maupun
                        lengkung.


                               Sementara itu, hubungan jarak  yang ditempuh  s
                        dengan  waktu  t,  diilustrasikan  dalam  sebua  grafik  s-t,
                        sehingga diperoleh sebuah garis diagonal ke atas, tampak seperti pada Gamba 10.
                        Dari  grafik  hubungan  s-t  tampak  pada  Gambar  10,  dapat  dikatakan  jarak  yang
                        ditempuh  s  benda  berbanding  lurus  dengan  waktu
                        tempuh  t.  Makin  besar  waktunya  makin  besar  jarak   Gambar  10.  Grafik
                        yang  ditempuh.  Berdasarkan  Gambar  10,  grafik       hubungan     s-t   pada
                        hubungan  antara  jarak  s  terhadap  waktu  t  secara   gerak lurus beraturan
                        matematis  merupakan  harga  tan  α  di  mana  α  dalah
                        sudut antara garis grafik dengan sumbu t (waktu).

                                         Contoh Soal:

                          Suatu  mobil  bergerak  menempuh  jarak  200  km  dengan  kecepatan  tetap  40
                          km/jam. Jika mobil tersebut berangkat pada pukul 10.00 WIB maka pada pukul
                          berapa mobil tersebut sampai di tempat tujuan?

                          Penyelesaian:
                          Diketahui :
                          s  = 200 km
                           v = 40 km/jam
                           Ditanya: t ?
