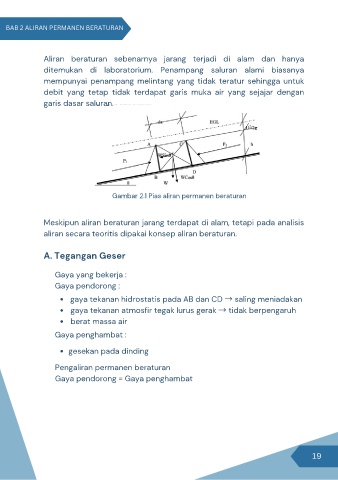

BAB 2 ALIRAN PERMANEN BERATURAN
Aliran beraturan sebenarnya jarang terjadi di alam dan hanya
ditemukan di laboratorium. Penampang saluran alami biasanya
mempunyai penampang melintang yang tidak teratur sehingga untuk
debit yang tetap tidak terdapat garis muka air yang sejajar dengan
garis dasar saluran.
Gambar 2.1 Pias aliran permanen beraturan
Meskipun aliran beraturan jarang terdapat di alam, tetapi pada analisis
aliran secara teoritis dipakai konsep aliran beraturan.
A. Tegangan Geser
Gaya yang bekerja :
Gaya pendorong :
gaya tekanan hidrostatis pada AB dan CD → saling meniadakan
gaya tekanan atmosfir tegak lurus gerak → tidak berpengaruh
berat massa air
Gaya penghambat :
gesekan pada dinding
Pengaliran permanen beraturan
Gaya pendorong = Gaya penghambat
