menggunakan penghantar jenis NYM yang memiliki isolasi yang baik, agar mudah cara
pemasangan dan perbaikan pemasangan penghantar tersebut masuk ke dalam pipa
instalasi.
Ukuran penghantar jalur utama termasuk jalur ke stop kontak dan penghantar jalur
2
cabang dari saklar ke lampu yaitu 2,5 mm dengan menggunakan penghantar yang
sesuai ketentuan maka keselamatan instalasi dapat terjamin dan apabila instalasi akan
diperluas masih dalam batas kemampuannya.
Penghantar untuk jenis NYM dilengkapi dengan hantaran pentanahan/arde karena untuk
instalasi daya, misalnya untuk AC, motor listrik dimaksudkan agar bagian yang terbuat
dari logam dapat ternetralisir dan apabila terjadi hubung singkat aliran arus akan segera
ke tanah.
➢ Pipa Instalasi
Semua penghantar dalam instalasi listrik dimasukkan dalam pipa PVC dengan
ukuran ⅝" agar penghantar aman dari benturan mekanis, disamping itu juga penghantar
akan terisolasi serta mudah dalam perawatan apabila terjadi kerusakan dalam perbaikan.
➢ Saklar dan Kotak Kontak
Fungsi saklar dalam instalasi listrik penerangan untuk memutuskan dan
menghubungkan arus listrik dari sumber ke beban. Di dalam saklar dilengkapi dengan
pegas yang dapat memutuskan rangkaian dalam waktu yang sangat singkat, dengan
cepatnya pemutusan ini kemungkinan timbulnya busur api antara kontak (tuas) saklar
menjadi lebih kecil.
Saklar yang digunakan pada umumnya jenis saklar tunggal, saklar seri dan saklar
tukar (hotel) jenis inbow (terpendam dalam tembok).
Berikut beberapa contoh gambar dan keterangan mengenai saklar tunggal, saklar
seri, saklar tukar dan jenis inbow terlihat pada gambar dibawah ini :
a. Saklar Tunggal

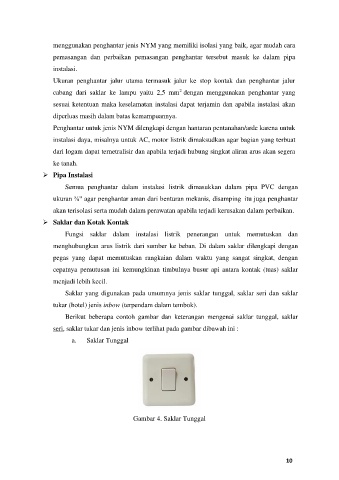

Gambar 4. Saklar Tunggal
