4. Perhitungan Teknis
Perhitungan teknis kalau perlu yang meliputi :
a. Susut tegangan
b. Perbaikan faktor kerja
c. Beban terpasang dan kebutuhan maksimum
d. Arus hubungan singkat dan daya hubungan singkat.
e. Tingkat penerangan
B. Diagram Garis Tunggal Instalasi Penerangan
1. Diagram Garis Tunggal
Dengan tujuan agar instalatir dapat mengetahui jalur pemasangan penghantar ke
komponen dan mengetahui berapa banyak penghantar yang melewati jalur tersebut.
Pada diagram instalasi garis tunggal (gambar 39) meliputi :
a. Diagram perlengkapan hubungan bagi dengan keterangan mengenai ukuran/daya
nominal setiap komponennya.
b. Keterangan mengenai beban terpasang dan pembagiannya.
c. Ukuran dan jenis hantaran yang akan digunakan.
d. Sistim pentanahannya.

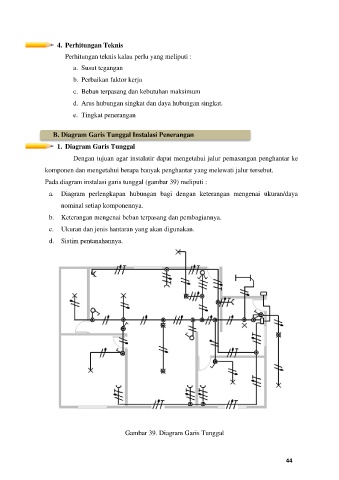

Gambar 39. Diagram Garis Tunggal
