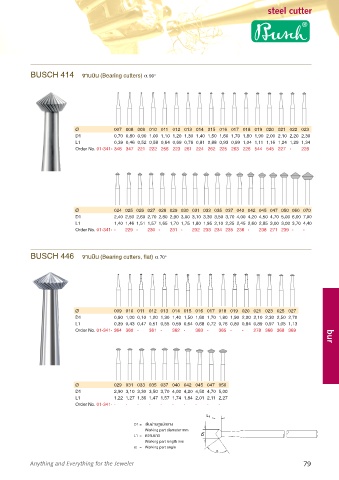

Page 79 - TTI Catalogue 2017 final

steel cutter

BUSCH 414 จานบิน (Bearing cutters) a 90°

Ø 007 008 009 010 011 012 013 014 015 016 017 018 019 020 021 022 023
D1 0,70 0,80 0,90 1,00 1,10 1,20 1,30 1,40 1,50 1,60 1,70 1,80 1,90 2,00 2,10 2,20 2,30
L1 0,39 0,46 0,52 0,58 0,64 0,69 0,76 0,81 0,88 0,93 0,99 1,04 1,11 1,16 1,24 1,29 1,34
Order No. 01-341- 348 347 221 222 256 223 261 224 262 225 263 226 544 545 227 - 228

Ø 024 025 026 027 028 029 030 031 033 035 037 040 042 045 047 050 060 070
D1 2,40 2,50 2,60 2,70 2,80 2,90 3,00 3,10 3,30 3,50 3,70 4,00 4,20 4,50 4,70 5,00 6,00 7,00
L1 1,40 1,46 1,51 1,57 1,65 1,70 1,75 1,80 1,95 2,10 2,25 2,45 2,60 2,85 3,00 3,00 3,70 4,40
Order No. 01-341- - 229 - 230 - 231 - 232 233 234 235 236 - 238 271 239 - -

BUSCH 446 จานบิน (Bearing cutters, flat) a 70°

Ø 009 010 011 012 013 014 015 016 017 018 019 020 021 023 025 027
D1 0,90 1,00 0,10 1,20 1,30 1,40 1,50 1,60 1,70 1,80 1,90 2,00 2,10 2,30 2,50 2,70
L1 0,39 0,43 0,47 0,51 0,55 0,59 0,64 0,68 0,72 0,76 0,80 0,84 0,89 0,97 1,05 1,13
Order No. 01-341- 364 360 - 361 - 362 - 363 - 365 - - 278 366 368 369 bur

Ø 029 031 033 035 037 040 042 045 047 050
D1 2,90 3,10 3,30 3,50 3,70 4,00 4,20 4,50 4,70 5,00
L1 1,22 1,27 1,36 1,47 1,57 1,74 1,84 2,01 2,11 2,27
Order No. 01-341- - - - - - - - - - -

D1 = เส้นผ่านศูนย์กลาง
Working part diameter mm
L1 = ความยาว
Working part length mm
α = Working part angle

Anything and Everything for the Jeweler 79
