Destructive Nondestructive Test

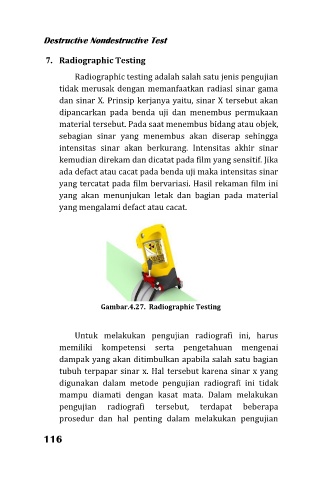

7. Radiographic Testing

Radiographic testing adalah salah satu jenis pengujian
tidak merusak dengan memanfaatkan radiasi sinar gama
dan sinar X. Prinsip kerjanya yaitu, sinar X tersebut akan
dipancarkan pada benda uji dan menembus permukaan
material tersebut. Pada saat menembus bidang atau objek,
sebagian sinar yang menembus akan diserap sehingga
intensitas sinar akan berkurang. Intensitas akhir sinar
kemudian direkam dan dicatat pada film yang sensitif. Jika
ada defact atau cacat pada benda uji maka intensitas sinar
yang tercatat pada film bervariasi. Hasil rekaman film ini
yang akan menunjukan letak dan bagian pada material
yang mengalami defact atau cacat.

Gambar.4.27. Radiographic Testing

Untuk melakukan pengujian radiografi ini, harus
memiliki kompetensi serta pengetahuan mengenai
dampak yang akan ditimbulkan apabila salah satu bagian
tubuh terpapar sinar x. Hal tersebut karena sinar x yang
digunakan dalam metode pengujian radiografi ini tidak
mampu diamati dengan kasat mata. Dalam melakukan
pengujian radiografi tersebut, terdapat beberapa
prosedur dan hal penting dalam melakukan pengujian
