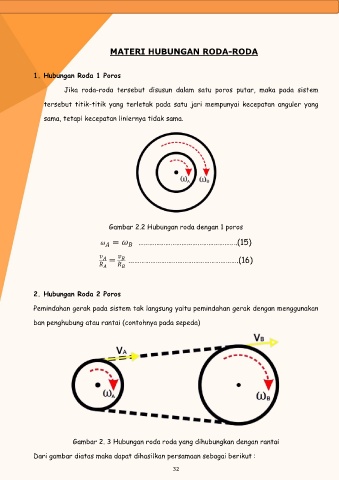

MATERI HUBUNGAN RODA-RODA

1. Hubungan Roda 1 Poros

Jika roda-roda tersebut disusun dalam satu poros putar, maka pada sistem

tersebut titik-titik yang terletak pada satu jari mempunyai kecepatan anguler yang

sama, tetapi kecepatan liniernya tidak sama.

Gambar 2.2 Hubungan roda dengan 1 poros

= ……………………………………………….(15)

= …………………………………………………….(16)

2. Hubungan Roda 2 Poros

Pemindahan gerak pada sistem tak langsung yaitu pemindahan gerak dengan menggunakan

ban penghubung atau rantai (contohnya pada sepeda)

Gambar 2. 3 Hubungan roda roda yang dihubungkan dengan rantai

Dari gambar diatas maka dapat dihasilkan persamaan sebagai berikut :

32
