20

(a) (b)

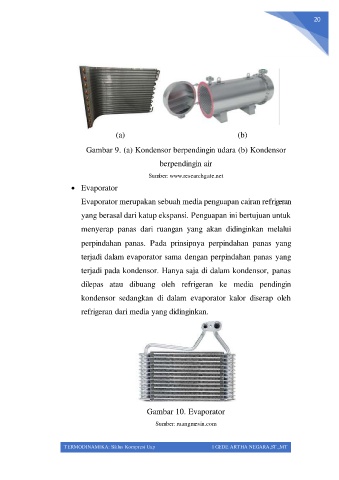

Gambar 9. (a) Kondensor berpendingin udara (b) Kondensor

berpendingin air
Sumber: www.researchgate.net

 Evaporator

Evaporator merupakan sebuah media penguapan cairan refrigeran

yang berasal dari katup ekspansi. Penguapan ini bertujuan untuk

menyerap panas dari ruangan yang akan didinginkan melalui

perpindahan panas. Pada prinsipnya perpindahan panas yang

terjadi dalam evaporator sama dengan perpindahan panas yang

terjadi pada kondensor. Hanya saja di dalam kondensor, panas

dilepas atau dibuang oleh refrigeran ke media pendingin

kondensor sedangkan di dalam evaporator kalor diserap oleh

refrigeran dari media yang didinginkan.

Gambar 10. Evaporator

Sumber: ruangmesin.com
