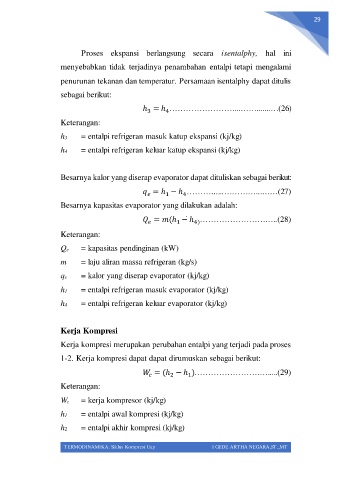

Page 34 - MODUL_DIGITAL_Termodinamika Siklus Kompresi Uap_I Gede Artha Negara

29

Proses ekspansi berlangsung secara isentalphy, hal ini

menyebabkan tidak terjadinya penambahan entalpi tetapi mengalami

penurunan tekanan dan temperatur. Persamaan isentalphy dapat ditulis

sebagai berikut:

ℎ = ℎ ……………………...…….......…(26)
4
3
Keterangan:

h3 = entalpi refrigeran masuk katup ekspansi (kj/kg)

h4 = entalpi refrigeran keluar katup ekspansi (kj/kg)

Besarnya kalor yang diserap evaporator dapat dituliskan sebagai berikut:

= ℎ − ℎ ………......…………...……(27)

1
4
Besarnya kapasitas evaporator yang dilakukan adalah:
.
= (ℎ − ℎ ………………………..(28)
4)

1
Keterangan:
Qe = kapasitas pendinginan (kW)

m = laju aliran massa refrigeran (kg/s)

qe = kalor yang diserap evaporator (kj/kg)

h1 = entalpi refrigeran masuk evaporator (kj/kg)

h4 = entalpi refrigeran keluar evaporator (kj/kg)

Kerja Kompresi
Kerja kompresi merupakan perubahan entalpi yang terjadi pada proses

1-2. Kerja kompresi dapat dapat dirumuskan sebagai berikut:

= (ℎ − ℎ )……………………….....(29)
1

2
Keterangan:
Wc = kerja kompresor (kj/kg)

h1 = entalpi awal kompresi (kj/kg)

h2 = entalpi akhir kompresi (kj/kg)

TERMODINAMIKA: Siklus Kompresi Uap I GEDE ARTHA NEGARA,ST.,MT
