Sequenza operativa Sequenza operativa

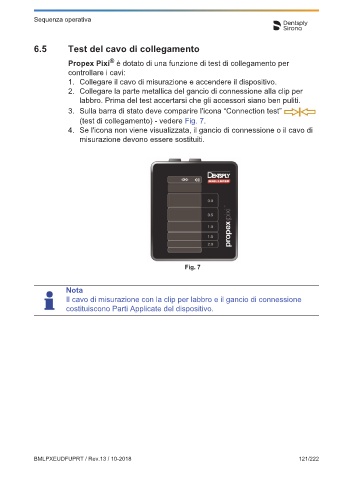

2. Rimuovere il coperchio del vano batteria e la batteria da sostituire. 6.5 Test del cavo di collegamento
®
Propex Pixi è dotato di una funzione di test di collegamento per
controllare i cavi:
1. Collegare il cavo di misurazione e accendere il dispositivo.
2. Collegare la parte metallica del gancio di connessione alla clip per
labbro. Prima del test accertarsi che gli accessori siano ben puliti.
3. Sulla barra di stato deve comparire l'icona “Connection test”
(test di collegamento) - vedere Fig. 7.
4. Se l'icona non viene visualizzata, il gancio di connessione o il cavo di
misurazione devono essere sostituiti.

Fig. 6

3. Inserire la nuova batteria nel vano batteria tenendo conto della polarità.
4. Chiudere il vano batteria, fissare il coperchio con la vite e sistemare la
copertura in silicone.
La nuova batteria deve essere caricata per 24 ore prima del primo utilizzo
del dispositivo.

Fig. 7

Nota
Il cavo di misurazione con la clip per labbro e il gancio di connessione
costituiscono Parti Applicate del dispositivo.

120/222 BMLPXEUDFUPRT / Rev.13 / 10-2018 A1030 000 001 00 7 BMLPXEUDFUPRT / Rev.13 / 10-2018 121/222 # 27766-EYAL - 277766-EYAL | 4 - A | 19-01-08 | 11:37:55 | SR:-- | Cyan 27766-EYAL - 2
