d)  Menggambarkan  detail  tulangan  yang  terkena  garis  potongan.  Hal  ini

                                dilakukan untuk memperjelas gambar kerja dan meminimlisir kesalahan pada

                                saat pelaksanaan di laapangan.

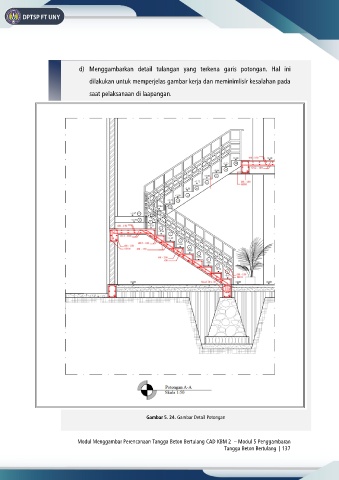

                                                    Gambar 5. 24. Gambar Detail Potongan



                            Modul Menggambar Perencanaan Tangga Beton Bertulang CAD KBM 2  – Modul 5 Penggambaran
