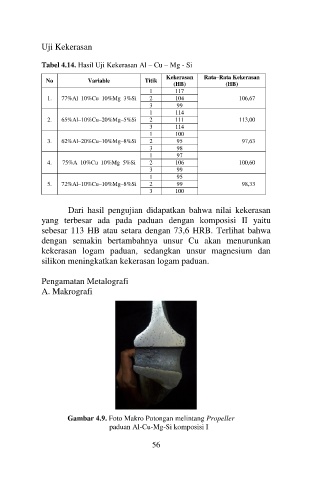

Page 65 - Buku Monograf (1)

Uji Kekerasan

Tabel 4.14. Hasil Uji Kekerasan Al – Cu – Mg - Si
Kekerasan Rata–Rata Kekerasan
No Variable Titik
(HB) (HB)
1 117
1. 77%Al–10%Cu–10%Mg–3%Si 2 104 106,67
3 99
1 114
2. 65%Al–10%Cu–20%Mg–5%Si 2 111 113,00
3 114
1 100
3. 62%Al–20%Cu–10%Mg–8%Si 2 95 97,63
3 98
1 97
4. 75%A–10%Cu–10%Mg–5%Si 2 106 100,60
3 99
1 95
5. 72%Al–10%Cu–10%Mg–8%Si 2 99 98,33
3 100

Dari hasil pengujian didapatkan bahwa nilai kekerasan
yang terbesar ada pada paduan dengan komposisi II yaitu
sebesar 113 HB atau setara dengan 73,6 HRB. Terlihat bahwa
dengan semakin bertambahnya unsur Cu akan menurunkan
kekerasan logam paduan, sedangkan unsur magnesium dan
silikon meningkatkan kekerasan logam paduan.

Pengamatan Metalografi
A. Makrografi

Gambar 4.9. Foto Makro Potongan melintang Propeller
paduan Al-Cu-Mg-Si komposisi I

56
