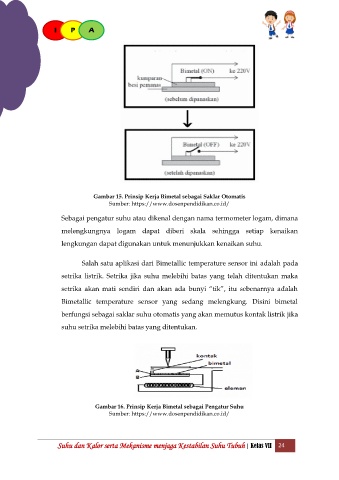

Gambar 15. Prinsip Kerja Bimetal sebagai Saklar Otomatis
Sumber: https://www.dosenpendidikan.co.id/

Sebagai pengatur suhu atau dikenal dengan nama termometer logam, dimana

melengkungnya logam dapat diberi skala sehingga setiap kenaikan
lengkungan dapat digunakan untuk menunjukkan kenaikan suhu.

Salah satu aplikasi dari Bimetallic temperature sensor ini adalah pada

setrika listrik. Setrika jika suhu melebihi batas yang telah ditentukan maka
setrika akan mati sendiri dan akan ada bunyi “tik”, itu sebenarnya adalah

Bimetallic temperature sensor yang sedang melengkung. Disini bimetal

berfungsi sebagai saklar suhu otomatis yang akan memutus kontak listrik jika

suhu setrika melebihi batas yang ditentukan.

Gambar 16. Prinsip Kerja Bimetal sebagai Pengatur Suhu
Sumber: https://www.dosenpendidikan.co.id/
