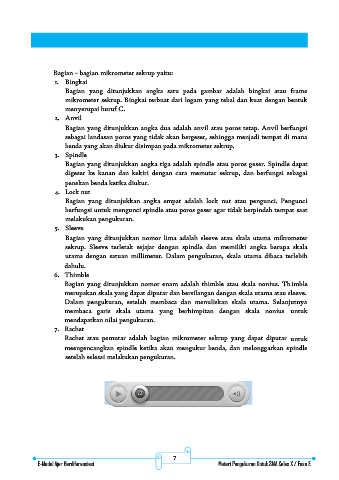

Bagian – bagian mikrometer sekrup yaitu:
1. Bingkai
Bagian yang ditunjukkan angka satu pada gambar adalah bingkai atau frame
mikrometer sekrup. Bingkai terbuat dari logam yang tebal dan kuat dengan bentuk
menyerupai huruf C.
2. Anvil
Bagian yang ditunjukkan angka dua adalah anvil atau poros tetap. Anvil berfungsi
sebagai landasan poros yang tidak akan bergeser, sehingga menjadi tempat di mana
benda yang akan diukur disimpan pada mikrometer sekrup.
3. Spindle

Bagian yang ditunjukkan angka tiga adalah spindle atau poros geser. Spindle dapat
digeser ke kanan dan kekiri dengan cara memutar sekrup, dan berfungsi sebagai
penekan benda ketika diukur.
4. Lock nut
Bagian yang ditunjukkan angka empat adalah lock nut atau pengunci. Pengunci
berfungsi untuk mengunci spindle atau poros geser agar tidak berpindah tempat saat
melakukan pengukuran.
5. Sleeve
Bagian yang ditunjukkan nomor lima adalah sleeve atau skala utama mikrometer
sekrup. Sleeve terletak sejajar dengan spindle dan memiliki angka berupa skala
utama dengan satuan millimeter. Dalam pengukuran, skala utama dibaca terlebih
dahulu.
6. Thimble
Bagian yang ditunjukkan nomor enam adalah thimble atau skala nonius. Thimble
merupakan skala yang dapat diputar dan bersilangan dengan skala utama atau sleeve.
Dalam pengukuran, setelah membaca dan menuliskan skala utama. Selanjutnya
membaca garis skala utama yang berhimpitan dengan skala nonius untuk
mendapatkan nilai pengukuran.
7. Rachet
Rachet atau pemutar adalah bagian mikrometer sekrup yang dapat diputar untuk
meengencangkan spindle ketika akan mengukur benda, dan melonggarkan spindle
setelah selesai melakukan pengukuran.
