E-MODUL ALAT OPTIK KELAS XI SEMESTER II

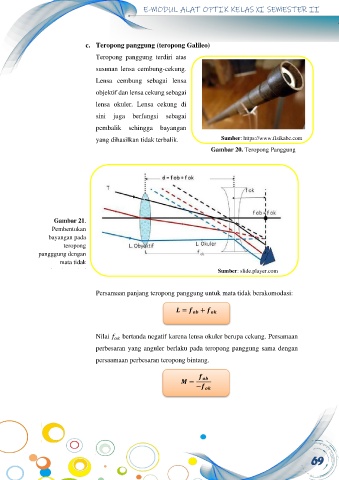

c. Teropong panggung (teropong Galileo)
Teropong panggung terdiri atas
susunan lensa cembung-cekung.
Lensa cembung sebagai lensa
objektif dan lensa cekung sebagai
lensa okuler. Lensa cekung di
sini juga berfungsi sebagai
pembalik sehingga bayangan
yang dihasilkan tidak terbalik. Sumber: https://www.fisikabc.com
Gambar 20. Teropong Panggung
Gambar 21.
Pembentukan
bayangan pada
teropong
pangggung dengan
mata tidak
berakomodasi Sumber: slide.player.com
Persamaan panjang teropong panggung untuk mata tidak berakomodasi:
= +
Nilai bertanda negatif karena lensa okuler berupa cekung. Persamaan
perbesaran yang anguler berlaku pada teropong panggung sama dengan
persaamaan perbesaran teropong bintang.
=
−
69
