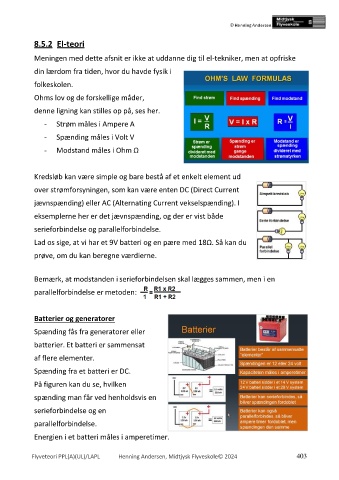

8.5.2 El-teori

Meningen med dette afsnit er ikke at uddanne dig til el-tekniker, men at opfriske

din lærdom fra tiden, hvor du havde fysik i

folkeskolen.

Ohms lov og de forskellige måder,

denne ligning kan stilles op på, ses her.
- Strøm måles i Ampere A

- Spænding måles i Volt V

- Modstand måles i Ohm Ω

Kredsløb kan være simple og bare bestå af et enkelt element ud

over strømforsyningen, som kan være enten DC (Direct Current

jævnspænding) eller AC (Alternating Current vekselspænding). I

eksemplerne her er det jævnspænding, og der er vist både

serieforbindelse og parallelforbindelse.
Lad os sige, at vi har et 9V batteri og en pære med 18Ω. Så kan du

prøve, om du kan beregne værdierne.

Bemærk, at modstanden i serieforbindelsen skal lægges sammen, men i en

parallelforbindelse er metoden:

Batterier og generatorer

Spænding fås fra generatorer eller

batterier. Et batteri er sammensat

af flere elementer.

Spænding fra et batteri er DC.

På figuren kan du se, hvilken
spænding man får ved henholdsvis en

serieforbindelse og en

parallelforbindelse.

Energien i et batteri måles i amperetimer.
