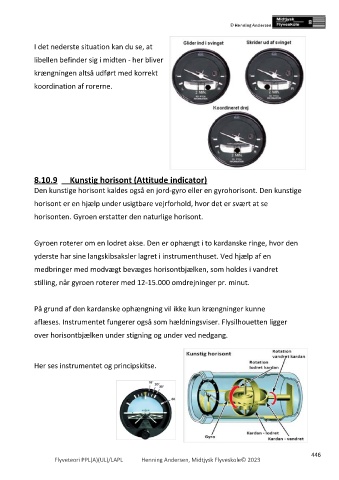

Page 446 - 2023_Neat
P. 446
I det nederste situation kan du se, at
libellen befinder sig i midten - her bliver
krængningen altså udført med korrekt
koordination af rorerne.
8.10.9 Kunstig horisont (Attitude indicator)
Den kunstige horisont kaldes også en jord-gyro eller en gyrohorisont. Den kunstige
horisont er en hjælp under usigtbare vejrforhold, hvor det er svært at se
horisonten. Gyroen erstatter den naturlige horisont.
Gyroen roterer om en lodret akse. Den er ophængt i to kardanske ringe, hvor den
yderste har sine langskibsaksler lagret i instrumenthuset. Ved hjælp af en
medbringer med modvægt bevæges horisontbjælken, som holdes i vandret
stilling, når gyroen roterer med 12-15.000 omdrejninger pr. minut.
På grund af den kardanske ophængning vil ikke kun krængninger kunne
aflæses. Instrumentet fungerer også som hældningsviser. Flysilhouetten ligger
over horisontbjælken under stigning og under ved nedgang.
Her ses instrumentet og principskitse.
446
Flyveteori PPL(A)(UL)/LAPL Henning Andersen, Midtjysk Flyveskole© 2023
