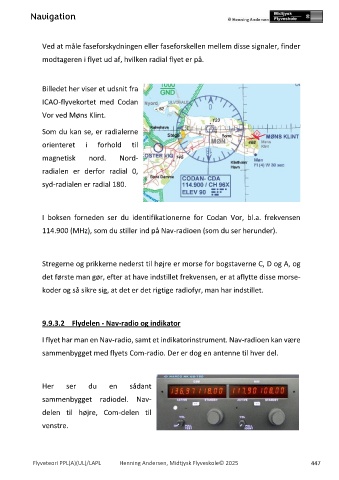

Page 447 - PPL(A) / LAPL(A) / UL - 5 fag

Navigation

Ved at måle faseforskydningen eller faseforskellen mellem disse signaler, finder

modtageren i flyet ud af, hvilken radial flyet er på.

Billedet her viser et udsnit fra

ICAO-flyvekortet med Codan
Vor ved Møns Klint.

Som du kan se, er radialerne

orienteret i forhold til

magnetisk nord. Nord-

radialen er derfor radial 0,

syd-radialen er radial 180.

I boksen forneden ser du identifikationerne for Codan Vor, bl.a. frekvensen

114.900 (MHz), som du stiller ind på Nav-radioen (som du ser herunder).

Stregerne og prikkerne nederst til højre er morse for bogstaverne C, D og A, og

det første man gør, efter at have indstillet frekvensen, er at aflytte disse morse-

koder og så sikre sig, at det er det rigtige radiofyr, man har indstillet.

9.9.3.2 Flydelen - Nav-radio og indikator

I flyet har man en Nav-radio, samt et indikatorinstrument. Nav-radioen kan være

sammenbygget med flyets Com-radio. Der er dog en antenne til hver del.

Her ser du en sådant

sammenbygget radiodel. Nav-

delen til højre, Com-delen til
venstre.

Flyveteori PPL(A)(UL)/LAPL Henning Andersen, Midtjysk Flyveskole© 2025 447
