Flyvepræstation og planlægning

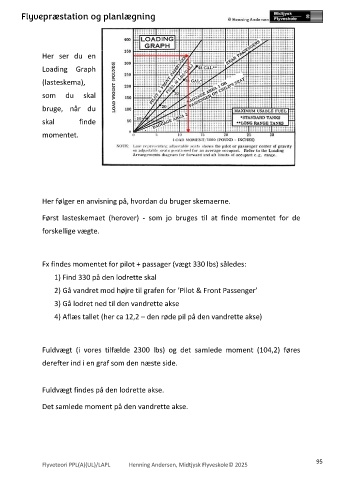

Her ser du en
Loading Graph
(lasteskema),
som du skal
bruge, når du
skal finde
momentet.
Her følger en anvisning på, hvordan du bruger skemaerne.
Først lasteskemaet (herover) - som jo bruges til at finde momentet for de
forskellige vægte.
Fx findes momentet for pilot + passager (vægt 330 lbs) således:
1) Find 330 på den lodrette skal
2) Gå vandret mod højre til grafen for ’Pilot & Front Passenger’
3) Gå lodret ned til den vandrette akse
4) Aflæs tallet (her ca 12,2 – den røde pil på den vandrette akse)
Fuldvægt (i vores tilfælde 2300 lbs) og det samlede moment (104,2) føres
derefter ind i en graf som den næste side.
Fuldvægt findes på den lodrette akse.
Det samlede moment på den vandrette akse.
