Page 201 - PPL(A) / LAPL(A) / UL - 3 fag

Generel viden om luftfartøjer

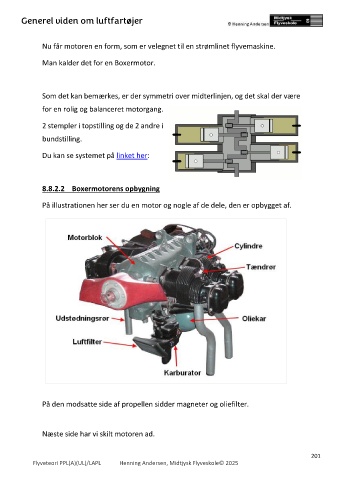

Nu får motoren en form, som er velegnet til en strømlinet flyvemaskine.

Man kalder det for en Boxermotor.

Som det kan bemærkes, er der symmetri over midterlinjen, og det skal der være

for en rolig og balanceret motorgang.

2 stempler i topstilling og de 2 andre i

bundstilling.

Du kan se systemet på linket her:

8.8.2.2 Boxermotorens opbygning

På illustrationen her ser du en motor og nogle af de dele, den er opbygget af.

På den modsatte side af propellen sidder magneter og oliefilter.

Næste side har vi skilt motoren ad.

201
Flyveteori PPL(A)(UL)/LAPL Henning Andersen, Midtjysk Flyveskole© 2025
