BERBAGAI MACAM SAMBUNGAN KAYU

5. Jenis-jenis Sambungan dan Hubungan Kayu

Sambungan kayu merupakan hal yang paling rawan
sehingga hal tersebut memerlukan perhatian. Adapun jenis-

jenis sambungna kayu dapat diperhatikan dari bagaimana
bentuk kayu, arah sambungan, dan gaya yang ditahan. Secara

garis besar jika dilihat dari bentuk sambungan dan hubungna
sebagai berikut:

a. Sambungan Kayu Arah Memanjang Mendatar

1) Sambungan Bibir Lurus

Jika balok dipikul maka kita dapat menggunakan

sambungan ini. Contohnya yaitu balok tembok. Pada
sambungan ini masing-masing kayu terkena takikan cukup
besar sehingga dapat dikatan bahwa sambungan ini masih

cukup lemah. Gambar sambungan bibir lurus dapat dilihat
pada gambar dibawah ini:

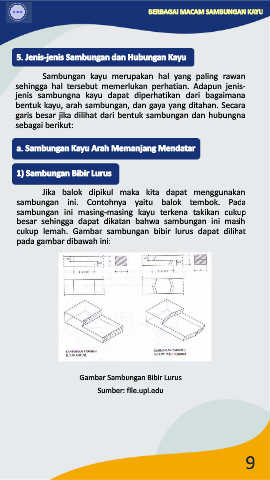

Gambar Sambungan Bibir Lurus

Sumber: file.upi.edu

9
