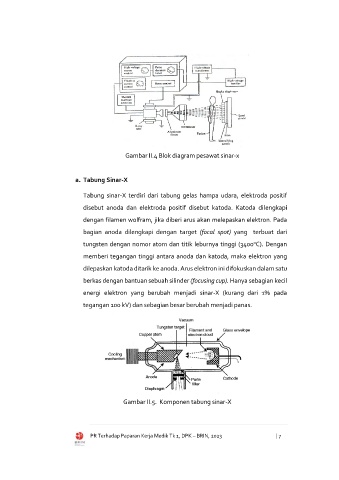

Gambar II.4 Blok diagram pesawat sinar-x
a. Tabung Sinar-X
Tabung sinar-X terdiri dari tabung gelas hampa udara, elektroda positif
disebut anoda dan elektroda positif disebut katoda. Katoda dilengkapi
dengan filamen wolfram, jika diberi arus akan melepaskan elektron. Pada
bagian anoda dilengkapi dengan target (focal spot) yang terbuat dari
0
tungsten dengan nomor atom dan titik leburnya tinggi (3400 C). Dengan
memberi tegangan tinggi antara anoda dan katoda, maka elektron yang
dilepaskan katoda ditarik ke anoda. Arus elektron ini difokuskan dalam satu
berkas dengan bantuan sebuah silinder (focusing cup). Hanya sebagian kecil
energi elektron yang berubah menjadi sinar-X (kurang dari 1% pada
tegangan 100 kV) dan sebagian besar berubah menjadi panas.
Gambar II.5. Komponen tabung sinar-X
