IKATAN KIMIA 1

Adapun struktur Lewis dan struktur ikatan pada molekul Cl 2 dituliskan
sebagai berikut:

+ atau Cl—Cl

Ikatan Kovalen

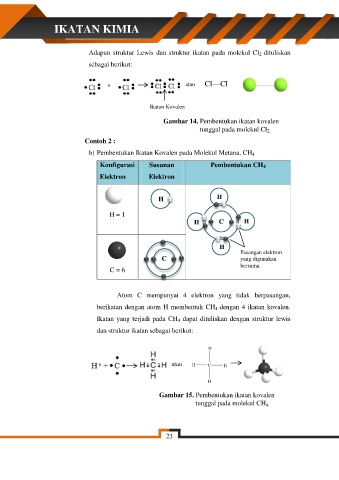

Gambar 14. Pembentukan ikatan kovalen
tunggal pada molekul Cl 2.

Contoh 2 :

b) Pembentukan Ikatan Kovalen pada Molekul Metana, CH 4
Konfigurasi Susunan Pembentukan CH 4

Elektron Elektron

H H

H = 1

H C H

H Pasangan elektron
C yang digunakan
C = 6 bersama.

Atom C mempunyai 4 elektron yang tidak berpasangan,
berikatan dengan atom H membentuk CH 4 dengan 4 ikatan kovalen.

Ikatan yang terjadi pada CH 4 dapat dituliskan dengan struktur lewis

dan struktur ikatan sebagai berikut:

atau

Gambar 15. Pembentukan ikatan kovalen
tunggal pada molekul CH 4.

23
