tahanan/resistan (resistance) dibaca pada papan skala Ohm (Ω-kΩ). Lihat
gambar 123.

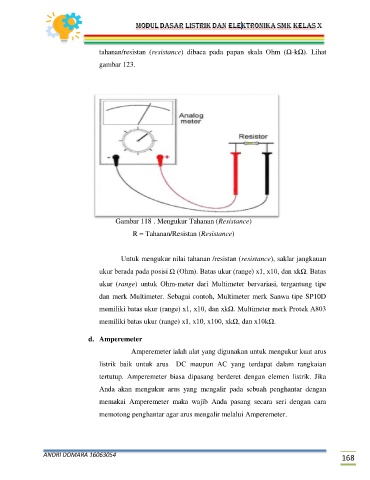

Gambar 118 . Mengukur Tahanan (Resistance)
R = Tahanan/Resistan (Resistance)
Untuk mengukur nilai tahanan /resistan (resistance), saklar jangkauan
ukur berada pada posisi Ω (Ohm). Batas ukur (range) x1, x10, dan xkΩ. Batas
ukur (range) untuk Ohm-meter dari Multimeter bervariasi, tergantung tipe
dan merk Multimeter. Sebagai contoh, Multimeter merk Sanwa tipe SP10D
memiliki batas ukur (range) x1, x10, dan xkΩ. Multimeter merk Protek A803
memiliki batas ukur (range) x1, x10, x100, xkΩ, dan x10kΩ.
d. Amperemeter
Amperemeter ialah alat yang digunakan untuk mengukur kuat arus
listrik baik untuk arus DC maupun AC yang terdapat dalam rangkaian
tertutup. Amperemeter biasa dipasang berderet dengan elemen listrik. Jika
Anda akan mengukur arus yang mengalir pada sebuah penghantar dengan
memakai Amperemeter maka wajib Anda pasang secara seri dengan cara
memotong penghantar agar arus mengalir melalui Amperemeter.
