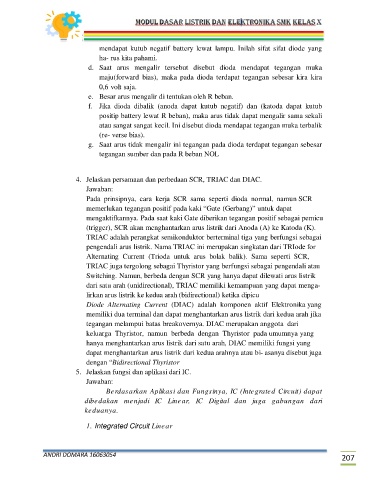

mendapat kutub negatif battery lewat lampu. Inilah sifat sifat diode yang
ha- rus kita pahami.
d. Saat arus mengalir tersebut disebut dioda mendapat tegangan muka
maju(forward bias), maka pada dioda terdapat tegangan sebesar kira kira
0,6 volt saja.
e. Besar arus mengalir di tentukan oleh R beban.
f. Jika dioda dibalik (anoda dapat kutub negatif) dan (katoda dapat kutub
positip battery lewat R beban), maka arus tidak dapat mengalir sama sekali
atau sangat sangat kecil. Ini disebut dioda mendapat tegangan muka terbalik
(re- verse bias).
g. Saat arus tidak mengalir ini tegangan pada dioda terdapat tegangan sebesar
tegangan sumber dan pada R beban NOL

4. Jelaskan persamaan dan perbedaan SCR, TRIAC dan DIAC.
Jawaban:
Pada prinsipnya, cara kerja SCR sama seperti dioda normal, namun SCR
memerlukan tegangan positif pada kaki “Gate (Gerbang)” untuk dapat
mengaktifkannya. Pada saat kaki Gate diberikan tegangan positif sebagai pemicu
(trigger), SCR akan menghantarkan arus listrik dari Anoda (A) ke Katoda (K).
TRIAC adalah perangkat semikonduktor berterminal tiga yang berfungsi sebagai
pengendali arus listrik. Nama TRIAC ini merupakan singkatan dari TRIode for
Alternating Current (Trioda untuk arus bolak balik). Sama seperti SCR,
TRIAC juga tergolong sebagai Thyristor yang berfungsi sebagai pengendali atau
Switching. Namun, berbeda dengan SCR yang hanya dapat dilewati arus listrik
dari satu arah (unidirectional), TRIAC memiliki kemampuan yang dapat menga-
lirkan arus listrik ke kedua arah (bidirectional) ketika dipicu
Diode Alternating Current (DIAC) adalah komponen aktif Elektronika yang
memiliki dua terminal dan dapat menghantarkan arus listrik dari kedua arah jika
tegangan melampui batas breakovernya. DIAC merupakan anggota dari
keluarga Thyristor, namun berbeda dengan Thyristor pada umumnya yang
hanya menghantarkan arus listrik dari satu arah, DIAC memiliki fungsi yang
dapat menghantarkan arus listrik dari kedua arahnya atau bi- asanya disebut juga
dengan “Bidirectional Thyristor
5. Jelaskan fungsi dan aplikasi dari IC.
Jawaban:
Berdasarkan Aplikasi dan Fungsinya, IC (Integrated Circuit) dapat
dibedakan menjadi IC Linear, IC Digital dan juga gabungan dari
keduanya.

1. Integrated Circuit Linear
