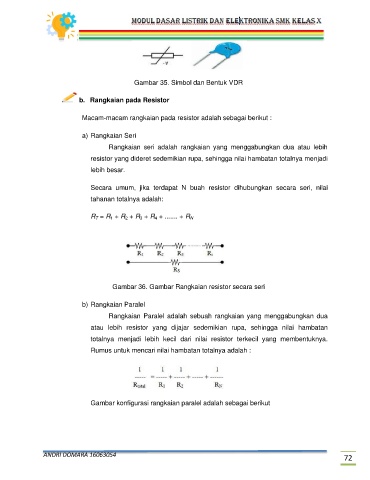

Gambar 35. Simbol dan Bentuk VDR
b. Rangkaian pada Resistor
Macam-macam rangkaian pada resistor adalah sebagai berikut :
a) Rangkaian Seri
Rangkaian seri adalah rangkaian yang menggabungkan dua atau lebih
resistor yang dideret sedemikian rupa, sehingga nilai hambatan totalnya menjadi
lebih besar.
Secara umum, jika terdapat N buah resistor dihubungkan secara seri, nilai
tahanan totalnya adalah:
R T = R 1 + R 2 + R 3 + R 4 + ....... + R N
Gambar 36. Gambar Rangkaian resistor secara seri
b) Rangkaian Paralel
Rangkaian Paralel adalah sebuah rangkaian yang menggabungkan dua
atau lebih resistor yang dijajar sedemikian rupa, sehingga nilai hambatan
totalnya menjadi lebih kecil dari nilai resistor terkecil yang membentuknya.
Rumus untuk mencari nilai hambatan totalnya adalah :
Gambar konfigurasi rangkaian paralel adalah sebagai berikut
