P. 57

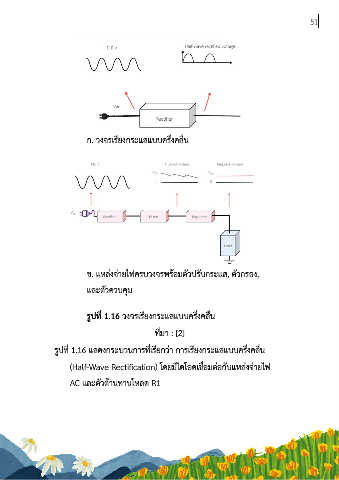

ก. วงจรเรียงกระแสแบบครึ่งคลื่น
ข. แหลงจายไฟครบวงจรพรอมตัวปรับกระแส, ตัวกรอง,
และตัวควบคุม
รูปที่ 1.16 วงจรเรียงกระแสแบบครึ่งคลืื่น
ที่มา : [2]
รูปที่ 1.16 แสดงกระบวนการที่เรียกวา การเรียงกระแสแบบครึ่งคลื่น
(Half-Wave Rectification) โดยมีไดโอดเชื่อมตอกับแหลงจายไฟ
AC และตัวตานทานโหลด R1
