Page 46 - E-MODUL GERAK MELINGKAR MAHFIRA LEDIA TIKA
P. 46

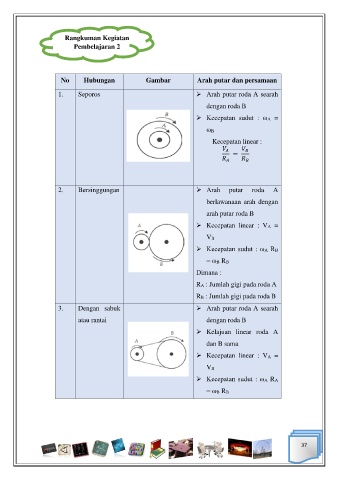

Rangkuman Kegiatan
Pembelajaran 2
No Hubungan Gambar Arah putar dan persamaan
1. Seporos ➢ Arah putar roda A searah
dengan roda B
➢ Kecepatan sudut : ωA =
ωB
Kecepatan linear :
=
2. Bersinggungan ➢ Arah putar roda A
berlawanaan arah dengan
arah putar roda B
➢ Kecepatan linear : VA =
VB
➢ Kecepatan sudut : ωA RB
= ωB RB
Dimana :
RA : Jumlah gigi pada roda A
RB : Jumlah gigi pada roda B
3. Dengan sabuk ➢ Arah putar roda A searah
atau rantai dengan roda B
➢ Kelajuan linear roda A
dan B sama
➢ Kecepatan linear : VA =
VB
➢ Kecepatan sudut : ωA RA
= ωB RB
37
