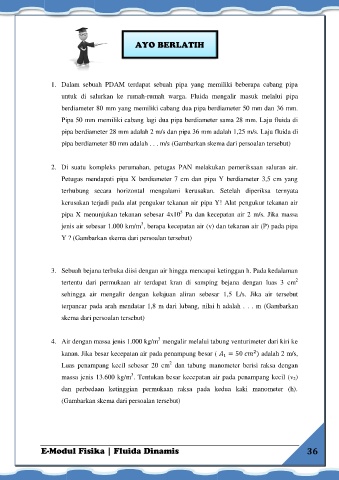

Page 42 - E-Modul Fisika Berbasis HOTS Fluida Dinamis

1. Dalam sebuah PDAM terdapat sebuah pipa yang memiliki beberapa cabang pipa
untuk di salurkan ke rumah-rumah warga. Fluida mengalir masuk melalui pipa

berdiameter 80 mm yang memiliki cabang dua pipa berdiameter 50 mm dan 36 mm.
Pipa 50 mm memiliki cabang lagi dua pipa berdiameter sama 28 mm. Laju fluida di

pipa berdiameter 28 mm adalah 2 m/s dan pipa 36 mm adalah 1,25 m/s. Laju fluida di

pipa berdiameter 80 mm adalah . . . m/s (Gambarkan skema dari persoalan tersebut)

2. Di suatu kompleks perumahan, petugas PAN melakukan pemeriksaan saluran air.
Petugas mendapati pipa X berdiameter 7 cm dan pipa Y berdiameter 3,5 cm yang

terhubung secara horizontal mengalami kerusakan. Setelah diperiksa ternyata

kerusakan terjadi pada alat pengukur tekanan air pipa Y! Alat pengukur tekanan air
5
pipa X menunjukan tekanan sebesar 4x10 Pa dan kecepatan air 2 m/s. Jika massa
3
jenis air sebesar 1.000 km/m , berapa kecepatan air (v) dan tekanan air (P) pada pipa
Y ? (Gambarkan skema dari persoalan tersebut)

3. Sebuah bejana terbuka diisi dengan air hingga mencapai ketinggan h. Pada kedalaman

2
tertentu dari permukaan air terdapat kran di samping bejana dengan luas 3 cm
sehingga air mengalir dengan kelajuan aliran sebesar 1,5 L/s. Jika air tersebut
terpancar pada arah mendatar 1,8 m dari lubang, nilai h adalah . . . m (Gambarkan

skema dari persoalan tersebut)

3
4. Air dengan massa jenis 1.000 kg/m mengalir melalui tabung venturimeter dari kiri ke
2
kanan. Jika besar kecepatan air pada penampung besar ( = 50 ) adalah 2 m/s,
1
2
Luas penampang kecil sebesar 20 cm dan tabung manometer berisi raksa dengan
3
massa jenis 13.600 kg/m . Tentukan besar kecepatan air pada penampang kecil (v 2)
dan perbedaan ketinggian permukaan raksa pada kedua kaki manometer (h).

(Gambarkan skema dari persoalan tersebut)

36
