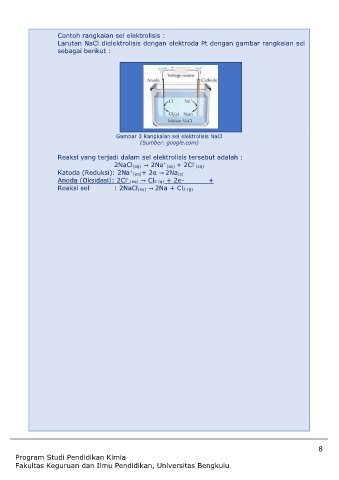

Page 9 - Lembar Kerja DSSC Berbasis STEM

Contoh rangkaian sel elektrolisis :
Larutan NaCl dielektrolisis dengan elektroda Pt dengan gambar rangkaian sel
sebagai berikut :

Gambar 3 Rangkaian sel elektrolisis NaCl
(Sumber: google.com)

Reaksi yang terjadi dalam sel elektrolisis tersebut adalah :
-
+
2NaCl(aq) → 2Na (aq) + 2Cl (aq)

+
Katoda (Reduksi): 2Na (aq)+ 2e → 2Na(s)
-
Anoda (Oksidasi): 2Cl (aq) → Cl2 (g) + 2e- +
Reaksi sel : 2NaCl(aq) → 2Na + Cl2 (g)
