TEKNOLOJİ VE TASARIMIN TEMELLERİ

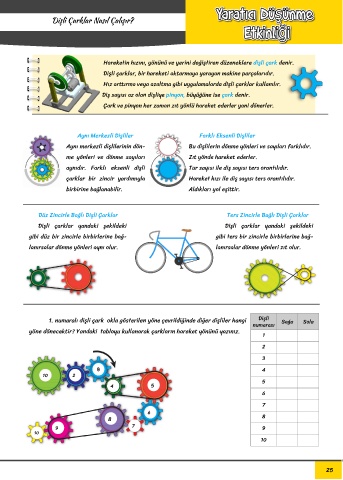

                    Dişli Çarklar Nasıl Çalışır?

                                                                 Teknoloji ve Tasarımı Öğreniyorum





                                       Hareketin hızını, yönünü ve yerini değiştiren düzeneklere dişli çark denir.
                                       Dişli çarklar, bir hareketi aktarmaya yarayan makine parçalarıdır.

                                       Hız arttırma veya azaltma gibi uygulamalarda dişli çarklar kullanılır.
                                           Diş sayısı az olan dişliye pinyon, büyüğüne ise çark denir.

                                       Çark ve pinyon her zaman zıt yönlü hareket ederler yani dönerler.





                                Aynı Merkezli Dişliler                       Farklı Eksenli Dişliler
                         Aynı merkezli dişlilerinin dön-              Bu dişlilerin dönme yönleri ve sayıları farklıdır.
                         me  yönleri  ve  dönme  sayıları             Zıt yönde hareket ederler.

                         aynıdır.  Farklı  eksenli  dişli             Tur sayısı ile diş sayısı ters orantılıdır.
                         çarklar  bir  zincir  yardımıyla             Hareket hızı ile diş sayısı ters orantılıdır.

                         birbirine bağlanabilir.                      Aldıkları yol eşittir.




                  Düz Zincirle Bağlı Dişli Çarklar                                    Ters Zincirle Bağlı Dişli Çarklar
                  Dişli  çarklar  yandaki  şekildeki                                  Dişli  çarklar  yandaki  şekildeki
            gibi düz bir zincirle birbirlerine bağ-                             gibi ters bir zincirle birbirlerine bağ-

            lanırsalar dönme yönleri aynı olur.                                 lanırsalar dönme yönleri zıt olur.














                                                                                               Dişli
                   1. numaralı dişli çark  okla gösterilen yöne çevrildiğinde diğer dişliler hangi   numarası   Sağa   Sola
            yöne dönecektir? Yandaki  tabloyu kullanarak çarkların hareket yönünü yazınız.
                                                                                                1

                                                                                                2
                                                                                                3

                                                                                                4
                 10        2
                                         4              5                                       5
                                                                                                6

                                                                                                7
                                                       6
                                        8                                                       8
                     9                           7                                              9
             10
                                                                                                10
