TEKNOLOJİ VE TASARIMIN TEMELLERİ
Mimaride Kat Planı ve Yapı Elemanları

Teknoloji ve Tasarımı Öğreniyorum

Mimari bir yapıyı tasarlamaya başlamanın ilk adımı yapının hangi amaçla tasarlanacak olmasına ve
işlevselliğine karar vermektir. İkinci aşamada yapının kat planı çizilir.

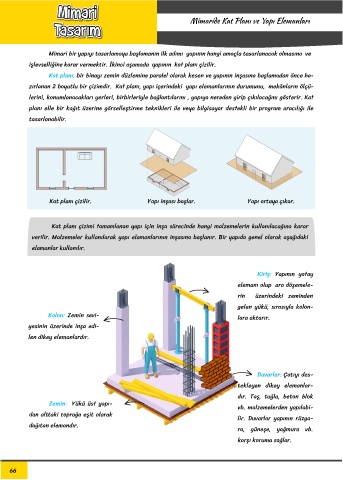

Kat planı, bir binayı zemin düzlemine paralel olarak kesen ve yapının inşasına başlamadan önce ha-
zırlanan 2 boyutlu bir çizimdir. Kat planı, yapı içerindeki yapı elemanlarının durumunu, mekânların ölçü-

lerini, konumlanacakları yerleri, birbirleriyle bağlantılarını , yapıya nereden girip çıkılacağını gösterir. Kat
planı elle bir kağıt üzerine görselleştirme teknikleri ile veya bilgisayar destekli bir program aracılığı ile

tasarlanabilir.

Kat planı çizilir. Yapı inşası başlar. Yapı ortaya çıkar.

Kat planı çizimi tamamlanan yapı için inşa sürecinde hangi malzemelerin kullanılacağına karar
verilir. Malzemeler kullanılarak yapı elamanlarının inşasına başlanır. Bir yapıda genel olarak aşağıdaki

elamanlar kullanılır.

Kiriş: Yapının yatay
elemanı olup ara döşemele-

rin üzerindeki zeminden
gelen yükü, sırasıyla kolon-
Kolon: Zemin sevi- lara aktarır.

yesinin üzerinde inşa edi-
len dikey elemanlardır.

Duvarlar: Çatıyı des-
tekleyen dikey elemanlar-

dır. Taş, tuğla, beton blok
Zemin: Yükü üst yapı- vb. malzemelerden yapılabi-

dan alttaki toprağa eşit olarak lir. Duvarlar yapının rüzga-
dağıtan elemandır. ra, güneşe, yağmura vb.

karşı koruma sağlar.

66
