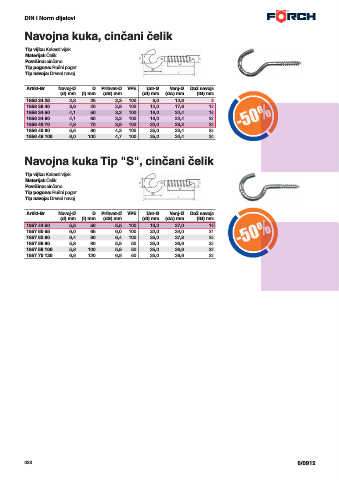

Page 4 - FÖRCH NAVOJNE KUKE
P. 4
DIN i Norm dijelovi
Navojna kuka, cin
ani
elik
Tip vijka: Kukasti vijak
Materijal:
elik
Povraina: cin
ano
Tip pogona: Ru
ni pogon
Tip navoja: Drveni navoj
Artikl-Br. Navoj-Ø D Prihvat-Ø VPE Unt-Ø Vanj-Ø Du.navoja
(d) mm (l) mm (dS) mm (dI) mm (dA) mm (lG) mm
1856 24 25 2,8 25 2,3 100 8,0 12,6 8
1856 28 40 3,6 40 2,8 100 12,0 17,6 12
1856 34 50 4,1 50 3,2 100 16,0 22,4 15
1856 34 60 4,1 60 3,2 100 16,0 22,4 22
1856 40 70 4,8 70 3,8 100 22,0 29,2 22
1856 40 80 5,5 80 4,2 100 25,0 33,4 25
1856 48 100 6,0 100 4,7 100 25,0 34,4 30
Navojna kuka Tip "S", cin
ani
elik
Tip vijka: Kukasti vijak
Materijal:
elik
Povraina: cin
ano
Tip pogona: Ru
ni pogon
Tip navoja: Drveni navoj
Artikl-Br. Navoj-Ø D Prihvat-Ø VPE Unt-Ø Vanj-Ø Du.navoja
(d) mm (l) mm (dS) mm (dI) mm (dA) mm (lG) mm
1857 44 50 5,5 50 5,5 100 16,0 27,0 16
1857 50 65 6,0 65 6,0 100 22,0 34,0 21
1857 52 80 6,4 80 6,4 100 25,0 37,8 25
1857 58 90 5,8 90 5,8 50 25,0 36,6 32
1857 58 100 5,8 100 5,8 50 25,0 36,6 32
1857 70 120 6,8 120 6,8 50 25,0 38,6 32
023 6/0912
