E-Modul Pembelajaran Kemampuan Literasi Sains

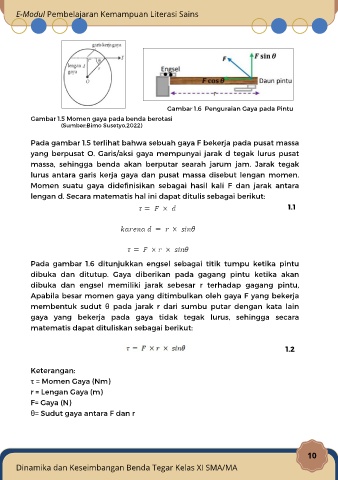

Gambar 1.6 Penguraian Gaya pada Pintu
Gambar 1.5 Momen gaya pada benda berotasi
(Sumber:Bimo Susetyo,2022)

Pada gambar 1.5 terlihat bahwa sebuah gaya F bekerja pada pusat massa

yang berpusat O. Garis/aksi gaya mempunyai jarak d tegak lurus pusat
massa, sehingga benda akan berputar searah jarum jam. Jarak tegak
lurus antara garis kerja gaya dan pusat massa disebut lengan momen.

Momen suatu gaya didefinisikan sebagai hasil kali F dan jarak antara
lengan d. Secara matematis hal ini dapat ditulis sebagai berikut:

1.1

Pada gambar 1.6 ditunjukkan engsel sebagai titik tumpu ketika pintu
dibuka dan ditutup. Gaya diberikan pada gagang pintu ketika akan

dibuka dan engsel memiliki jarak sebesar r terhadap gagang pintu,
Apabila besar momen gaya yang ditimbulkan oleh gaya F yang bekerja
membentuk sudut θ pada jarak r dari sumbu putar dengan kata lain

gaya yang bekerja pada gaya tidak tegak lurus, sehingga secara
matematis dapat dituliskan sebagai berikut:

1.2

Keterangan:

τ = Momen Gaya (Nm)
r = Lengan Gaya (m)
F= Gaya (N)

θ= Sudut gaya antara F dan r
