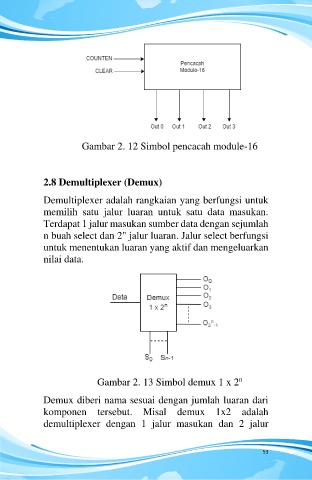

Gambar 2. 12 Simbol pencacah module-16
2.8 Demultiplexer (Demux)
Demultiplexer adalah rangkaian yang berfungsi untuk
memilih satu jalur luaran untuk satu data masukan.
Terdapat 1 jalur masukan sumber data dengan sejumlah
n buah select dan 2" jalur luaran. Jalur select berfungsi
untuk menentukan luaran yang aktif dan mengeluarkan
nilai data.
Gambar 2. 13 Simbol demux 1 x 2 n
Demux diberi nama sesuai dengan jumlah luaran dari
komponen tersebut. Misal demux 1x2 adalah
demultiplexer dengan 1 jalur masukan dan 2 jalur
53
