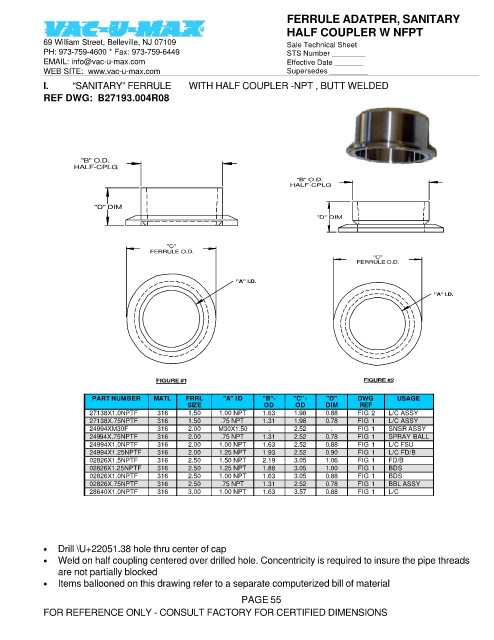

FERRULE ADATPER, SANITARY
                                                                        HALF COUPLER W NFPT
            69 William Street, Belleville, NJ 07109                     Sale Technical Sheet
            PH: 973-759-4600 * Fax: 973-759-6449                        STS Number ________
            EMAIL: info@vac-u-max.com                                   Effective Date _______
            WEB SITE:  www.vac-u-max.com                                Supersedes _________
            I.     “SANITARY” FERRULE           WITH HALF COUPLER -NPT , BUTT WELDED
            REF DWG:  B27193.004R08








                     "B" O.D.
                   HALF-CPLG
                                                                           "B" O.D.
                                                                         HALF-CPLG


                        "D" DIM
                                                                               "D" DIM



                                          "C"
                                      FERRULE O.D.
                                                                                              "C"
                                                                                         FERRULE O.D.
                                                           "A" I.D.
                                                                                                             "A" I.D.











                                        FIGURE #1                                          FIGURE #2

                        PART NUMBER    MATL    FRRL     "A" ID    "B"-    "C" -   "D"     DWG      USAGE
                                               SIZE               OD      OD      DIM     REF
                       27138X1.0NPTF    316     1.50   1.00 NPT   1.63    1.98    0.88    FIG 2   L/C ASSY
                       27138X.75NPTF    316     1.50    .75 NPT   1.31    1.98    0.78    FIG 1   L/C ASSY
                       24994XM30F       316     2.00   M30X1.50     .     2.52     .      FIG 1   SNSR ASSY
                       24994X.75NPTF    316     2.00    .75 NPT   1.31    2.52    0.78    FIG 1   SPRAY BALL
                       24994X1.0NPTF    316     2.00   1.00 NPT   1.63    2.52    0.88    FIG 1   L/C FSU
                       24994X1.25NPTF   316     2.00   1.25 NPT   1.93    2.52    0.90    FIG 1   L/C FD/B
                       02826X1.5NPTF    316     2.50   1.50 NPT   2.19    3.05    1.06    FIG 1   FD/B
                       02826X1.25NPTF   316     2.50   1.25 NPT   1.88    3.05    1.00    FIG 1   BDS
                       02826X1.0NPTF    316     2.50   1.00 NPT   1.63    3.05    0.88    FIG 1   BDS
                       02826X.75NPTF    316     2.50    .75 NPT   1.31    2.52    0.78    FIG 1   BBL ASSY
                       28640X1.0NPTF    316     3.00   1.00 NPT   1.63    3.57    0.88    FIG 1   L/C






            •  Drill \U+22051.38 hole thru center of cap
            •  Weld on half coupling centered over drilled hole. Concentricity is required to insure the pipe threads
               are not partially blocked
            •  Items ballooned on this drawing refer to a separate computerized bill of material
                                                             PAGE 55
            FOR REFERENCE ONLY - CONSULT FACTORY FOR CERTIFIED DIMENSIONS
