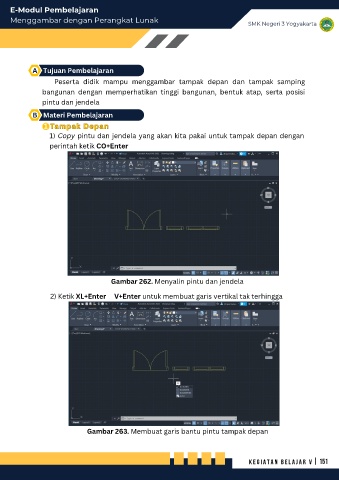

E-Modul Pembelajaran
Menggambar dengan Perangkat Lunak
SMK Negeri 3 Yogyakarta

A Tujuan Pembelajaran

Peserta didik mampu menggambar tampak depan dan tampak samping
bangunan dengan memperhatikan tinggi bangunan, bentuk atap, serta posisi
pintu dan jendela

B Materi Pembelajaran

1 Tampak Depan
D

k
e
n
a
p
T
a
m
a
p
1) Copy pintu dan jendela yang akan kita pakai untuk tampak depan dengan
perintah ketik CO+Enter

Gambar 262. Menyalin pintu dan jendela

2) Ketik XL+Enter V+Enter untuk membuat garis vertikal tak terhingga

Gambar 263. Membuat garis bantu pintu tampak depan

k e g i a t a n b e l a j a r V | 151
