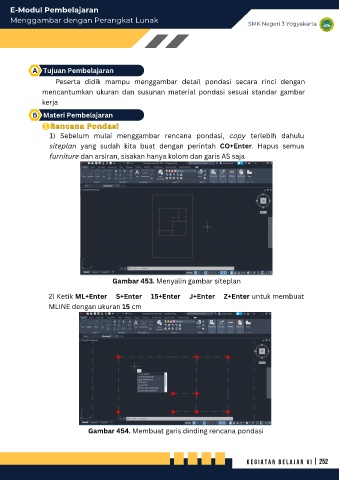

E-Modul Pembelajaran
Menggambar dengan Perangkat Lunak
SMK Negeri 3 Yogyakarta

A Tujuan Pembelajaran

Peserta didik mampu menggambar detail pondasi secara rinci dengan
mencantumkan ukuran dan susunan material pondasi sesuai standar gambar
kerja

B Materi Pembelajaran

1 Rencana Pondasi i

P
n
a
o
a
s
n
d
e
R
n
a
c
1) Sebelum mulai menggambar rencana pondasi, copy terlebih dahulu
siteplan yang sudah kita buat dengan perintah CO+Enter. Hapus semua
furniture dan arsiran, sisakan hanya kolom dan garis AS saja

Gambar 453. Menyalin gambar siteplan

2) Ketik ML+Enter S+Enter 15+Enter J+Enter Z+Enter untuk membuat
MLINE dengan ukuran 15 cm

Gambar 454. Membuat garis dinding rencana pondasi

k e g i a t a n b e l a j a r V I | 252
